연동가이드

주의사항

• 본 챕터에서는 ODBC/JDBC 연동에 관하여 설명한다.

• ODBC API 방식은 Linux 기반의 unixODBC driver manager를 통해 연동하거나 shared library의 fuction을 직접 호출하여 사용할 수 있다.

• JDBC API 방식은 type1 (Jdbc-Odbc-Bridge) 방식만 제공한다.

• ODBC/JDBC APIs에 대해서는 일부 spec만 제공한다.

• LITE는 AUTO_COMMIT mode를 제공하지 않는다. 다만, 일부 tools과의 호환을 위해 SetAutoCommit이 성공으로 반환되도록 동작한다.

DATA TYPE Mapping

GOLDILOCKS Lite의 source data type과 ODBC/JDBC의 타입은 다음과 같이 설정된다.

ODBC APIs

현재 버전에서 제공되는 ODBC APIs는 아래 표와 같다. 자세한 API spec은 ODBC specification의 sql.h를 참고한다.

ODBC 설정

GOLDILOCKS Lite의 ODBC/JDBC 동작을 위해서는 먼저 unixODBC driver manager가 정상적으로 설치되어야 한다.

unixODBC Driver Manager 설정

unixODBC driver manager 설치

시스템에 unixODBC driver manager가 설치되지 않은 경우 다음 명령으로 설치한다.

root> yum install unixODBC unixODBC-devel

DSN 파일 설정

unixODBC driver manager를 통해 접속할 정보를 DSN 파일에 기록한다.

[LITE]
HOST = 127.0.0.1
PORT = 27584
INSTANCE = demo
DA_MODE = true
DRIVER = /mnt/md1/ssd_home/lim272/new_lite/pkg/lib/libdbmCore.so

위의 DSN 파일을 명시적으로 ODBCINI 환경변수에 설정한다.

export ODBCINI=${HOME}/.odbc.ini

다음의 unixODBC driver manager에서 제공하는 "isql"을 이용하여 접속 테스트를 수행한다.

[11:09:15 lim272@lympc /mnt/md1/ssd_home/lim272/new_lite/pkg/sample]
$ isql lite
+---------------------------------------+
| Connected!                            |
|                                       |
| sql-statement                         |
| help [tablename]                      |
| quit                                  |
|                                       |
+---------------------------------------+
SQL> select table_name from dic_table limit 10;
+------------------------------------------------------------------+
| TABLE_NAME                                                       |
+------------------------------------------------------------------+
| DIC_INST                                                         |
| DIC_TABLE                                                        |
| DIC_COLUMN                                                       |
| DIC_INDEX                                                        |
| DIC_INDEX_COLUMN                                                 |
| DIC_SEQUENCE                                                     |
| DIC_REPL_INST                                                    |
| DIC_REPL_TABLE                                                   |
| DIC_CAPTURE_HOST                                                 |
| DIC_CAPTURE_TABLE                                                |
+------------------------------------------------------------------+
SQLRowCount returns 10
10 rows fetched
SQL>

JDBC 설정

Jdbc-odbc-bridge jar

JDBC type1에 대해서는 JRE 1.7까지만 제공되지만 JRE 상위버전에서는 jar파일을 이용하여 사용할 수 있다.

다음 링크를 통해서도 다운로드 할 수 있다.
https://github.com/dbeaver/jdbc-odbc-bridge-jre7

Java 환경에서는 ${JAVA_HOME}/lib/ext 경로에 위의 bridge jar 파일을 위치시킨다.
다음은 jdbc.jar 이름으로 설치하는 예이다.

$ ls -lrt /etc/alternatives/jre_1.8.0_openjdk/lib/ext/jdbc.jar
-rw-r--r-- 1 root root 1447077  8월 23 10:57 /etc/alternatives/jre_1.8.0_openjdk/lib/ext/jdbc.jar

Class 및 URL 설정

ODBC 설정을 참고하여 DSN 파일을 지정하고 ODBCINI가 해당 파일을 가리키도록 설정한 경우, 다음 예제를 통해 java에서도 사용할 수 있다.

try
{
        Class.forName( "sun.jdbc.odbc.JdbcOdbcDriver" );
        System.out.println( "find class" );

        con = DriverManager.getConnection( "jdbc:odbc:lite", "test", "test" );
        System.out.println( "connect ok" );
} catch(Exception e)
{
}

PYTHON3 연동가이드

python3.6 이상에서 연동 가능하며 사전에 pyodbc를 설치해야 한다.
다음 방식으로 설치할 수 있다.

shell> pip3 install pyodbc

• 테스트를 위한 사전 DDL 수행 예제

dbmMetaManager> initdb;
dbmMetaManager> set instance dict;
dbmMetaManager> create instance demo;
dbmMetaManager> set instance demo;
dbmMetaManager> create table t1 (c1 int, c2 float, c3 char(20), c4 long, c5 double, c6 date, c7 short);

• python 예제 코드

import pyodbc;
import datetime;

## DSN 방식을 통해 연결
conn = pyodbc.connect( 'dsn=lite', ansi=True, autocommit=False )
conn.setdecoding(pyodbc.SQL_CHAR, encoding='utf8')
conn.setencoding(encoding='utf8', ctype=pyodbc.SQL_CHAR)

## DDL 예제
cursor = conn.cursor()
cursor.execute( "truncate table t1" );
conn.commit()

## Direct Execute 예제
cursor.execute( "insert into t1 values (1, 2.45, 'y', 100, 300.67891, sysdate, 22)")
conn.commit()

## Prepare Execute 예제
a1 = 10
a2 = 20.23
a3 = "c"
a4 = 999992913
a5 = 200.12345
#a6 = datetime.datetime.utcnow().strftime('%Y-%m-%d %H:%M:%S.%f')
a6 = datetime.datetime.now()
a7 = 32;
print( "a6 = " , a6)
#cursor.execute( "insert into t1 values (?, ?, ?, ?, ? ,to_date(?, 'yyyy-mm-dd hh:mi:ss.s6'), ? )", (a1, a2, a3, a4, a5, a6, a7))

for i in range(3000):
  a1 = i
  a2 = a2 + i;
  a4 = a4 + i;
  a5 = a5 + i;
  cursor.execute( "insert into t1 values (?, ?, ?, ?, ? ,?, ?)", (a1, a2, a3, a4, a5, a6, a7))
  conn.commit()

## Table Description 예제
for row in cursor.columns(schema='DEMO', table='T1'):
  print(row.table_schem, "," , row.table_name, "," , row.column_name , "," , row.data_type, ",", row.type_name, ",", row.column_size, "," , row.sql_data_type )

## Select Fetch 예제
result = cursor.execute( "select * from t1" );
for row in result:
  print( row.C1, "," , format(row.C2, '.3f'), "," , row.C3, "," , row.C4 , "," , format(row.C5, 'f'), "," , row.C6, "," , row.C7 )


cursor.close()
conn.close()


## 수행결과 예시
[11:43:28 lim272@lympc /mnt/md1/ssd_home/lim272/new_lite/pkg/sample]
$ python3 pytest.py
a6 =  2024-08-30 11:47:27.366667
 , T1 , C1 , 4 , integer , 38 , 4
 , T1 , C2 , 8 , float , 38 , 8
 , T1 , C3 , 1 , char , 20 , 1
 , T1 , C4 , -5 , long , 38 , -5
 , T1 , C5 , 8 , double , 38 , 8
 , T1 , C6 , 11 , timestamp , 16 , 11
 , T1 , C7 , 5 , short , 38 , 5
1 , 2.450 , y , 100 , 300.678910 , 2024-08-30 11:47:27.000366 , 22
0 , 20.230 , c , 999992913 , 200.123450 , 2024-08-30 11:47:27 , 32
1 , 21.230 , c , 999992914 , 201.123450 , 2024-08-30 11:47:27 , 32
......
2997 , 4492523.000 , c , 1004485416 , 4492703.123450 , 2024-08-30 11:47:27 , 32
2998 , 4495521.000 , c , 1004488414 , 4495701.123450 , 2024-08-30 11:47:27 , 32
2999 , 4498520.000 , c , 1004491413 , 4498700.123450 , 2024-08-30 11:47:27 , 32
[11:47:28 lim272@lympc /mnt/md1/ssd_home/lim272/new_lite/pkg/sample]
$

JDBC 연동가이드

jdbc에서 연동할 경우 앞서 설명된 사전 ODBC 설정이 필요하다.

JDBC 예제코드

• 테스트를 위한 사전 DDL 수행 예제

dbmMetaManager> initdb;
dbmMetaManager> set instance dict;
dbmMetaManager> create instance demo;
dbmMetaManager> set instance demo;
dbmMetaManager> create table t1 (c1 int, c2 float, c3 char(20), c4 long, c5 double, c6 date, c7 short);

• jdbc 예제코드

import java.sql.*;


public class jdbcSample {
  public static void main( String[] args ) {
    String url = "jdbc:odbc:lite";
    String query = "select * from t1";
    Connection con;
    PreparedStatement pstmt;
    Statement stmt;
    ResultSet rs;
    try
    {
        System.out.println( "start" );

        Class.forName( "sun.jdbc.odbc.JdbcOdbcDriver" );
        System.out.println( "find class" );

        con = DriverManager.getConnection( url, "test", "test" );
        System.out.println( "connect ok" );

        stmt = con.createStatement();
        System.out.println( "create stmt ok" );

        stmt.execute( "truncate table t1" );


      //pstmt = con.prepareStatement( "insert into t1 values (?, ?, ?, ?, ?, to_date(?, 'yyyy-mm-dd hh:mi:ss.s3'))" );
        pstmt = con.prepareStatement( "insert into t1 values (?, ?, ?, ?, ?, ?, ?)" );
        pstmt.setInt( 1, 100 );
        pstmt.setDouble( 2, 200.1234 );
        pstmt.setString( 3, "xyz" );
        pstmt.setLong( 4, 123456789 );
        pstmt.setDouble( 5, 50.678901 );
        pstmt.setTimestamp( 6, new java.sql.Timestamp(System.currentTimeMillis()));
        pstmt.setShort( 7, (short)22 );
        pstmt.executeUpdate();

        pstmt.setInt( 1, 200 );
        pstmt.setDouble( 2, 300.1234 );
        pstmt.setString( 3, "abc" );
        pstmt.setLong( 4, 923456789 );
        pstmt.setDouble( 5, 150.678901 );
        pstmt.setTimestamp( 6, new java.sql.Timestamp(System.currentTimeMillis()));
        pstmt.setShort( 7, (short)32 );
        pstmt.executeUpdate();

        con.commit();

        rs = stmt.executeQuery( "select * from t1" );
        System.out.println( "execute select ok" );

        while( rs.next() )
        {
            System.out.println( rs.getInt(1) + ", " + rs.getFloat(2) + ", " +  rs.getString(3) + ", " + rs.getLong(4) + ", " + rs.getDouble(5) + ", " + rs.getTimestamp(6) + ", " + rs.getShort(7) );
        }
    }
    catch( Exception ex )
    {
        System.out.println( "err: " + ex.getMessage() );
        ex.printStackTrace();
    }
  }
}

DBEAVER 연동가이드

dbeaver는 database management를 위한 open-source tool이며 본 문서에서는 community version을 이용한 연동에 대해 설명한다. (테스트는 21.x 버전을 기준으로 설명한다.)
dbeaver의 설치는 해당 사이트를 참조하도록 한다.

• GOLDILOCKS Lite는 window library를 제공하지 않기 때문에 Linux에서 사용할 경우 x-window 환경으로 구동 가능해야 한다.

• GOLDILOCKS Lite의 경우 dbeaver의 unique index 목록에서 모든 index 정보를 보여준다.

• 외부키, 참조키 등은 지원하지 않는다.

• DDL에서 출력된 구문은 범용 DDL 구문으로써 LITE에서는 호환되지 않는다.

드라이버 등록

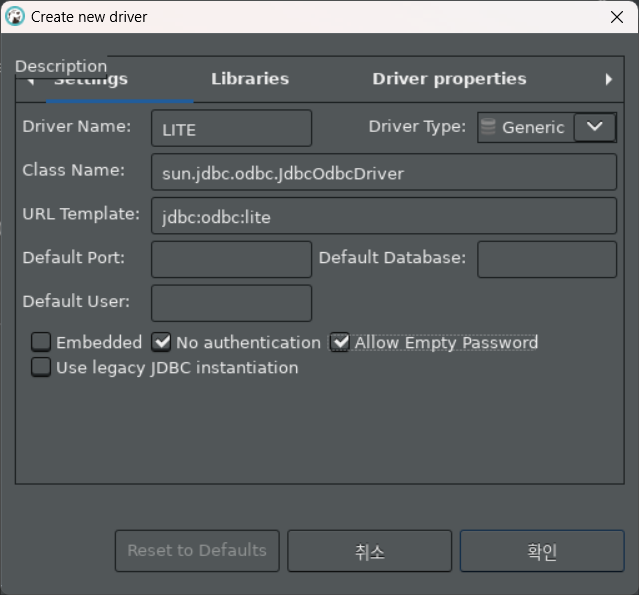

데이터베이스 → 드라이버 관리자 메뉴를 열고 NEW를 선택한 후 아래의 내용을 참고하여 등록한다.

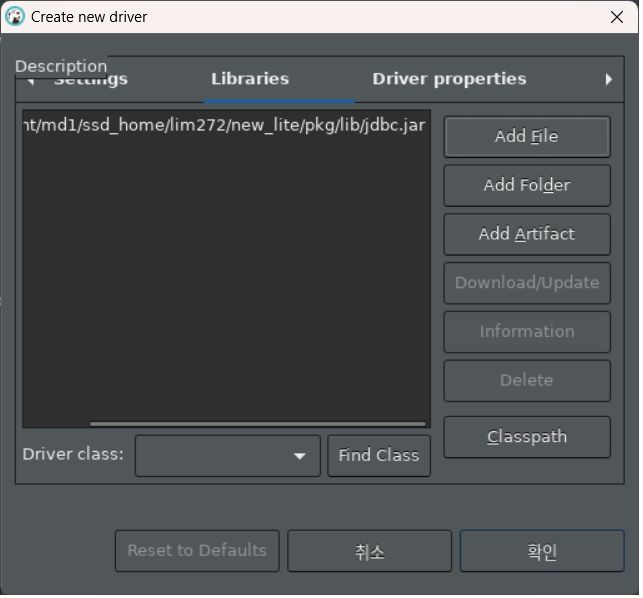

다음의 bridge jar 파일도 등록한다.

jdbc-odbc-bridge.jar 파일을 등록한다.

새 데이터베이스 연결

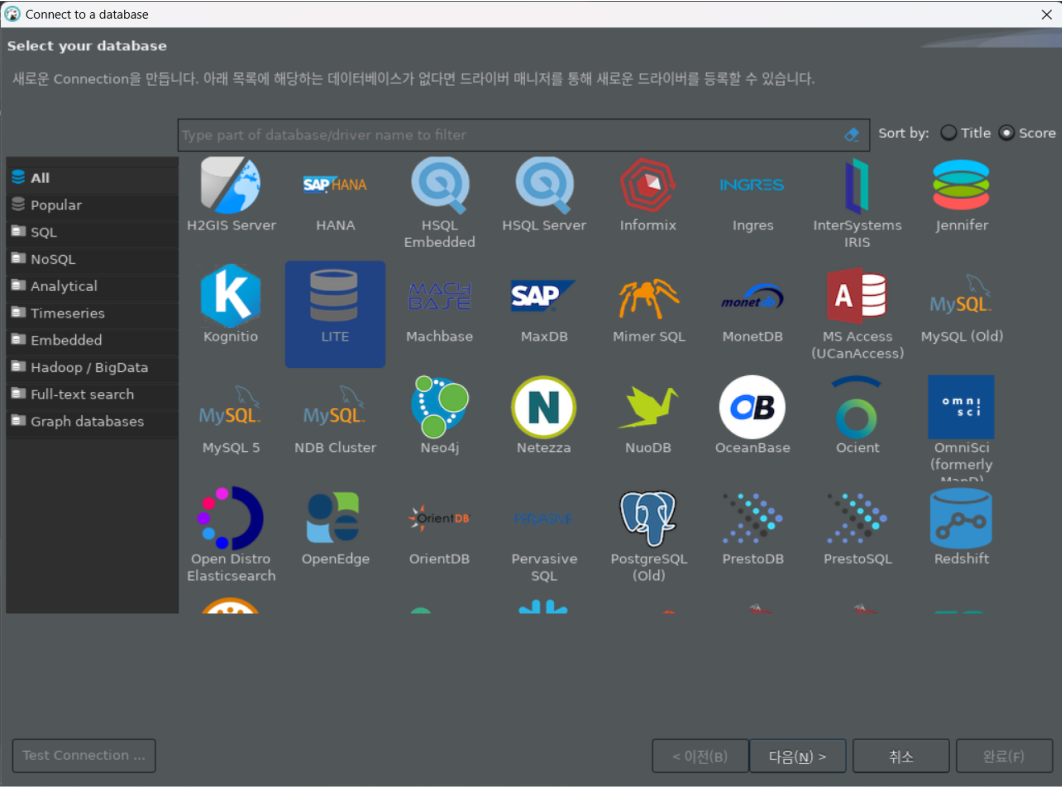

데이터베이스 → 새 데이터베이스 연결을 선택하고 앞서 등록한 "LITE"을 이용하여 연결을 생성한다.

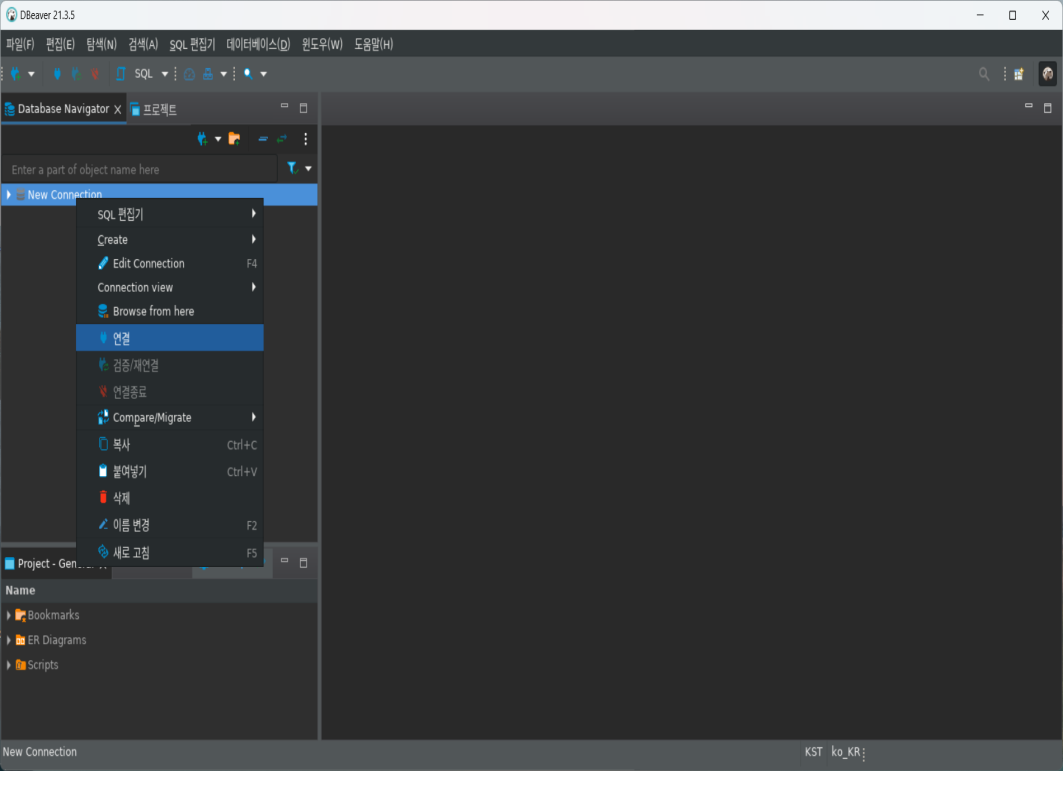

화면 왼쪽의 New connection에서 오른쪽 마우스 클릭을 통해 연결을 수행한다.

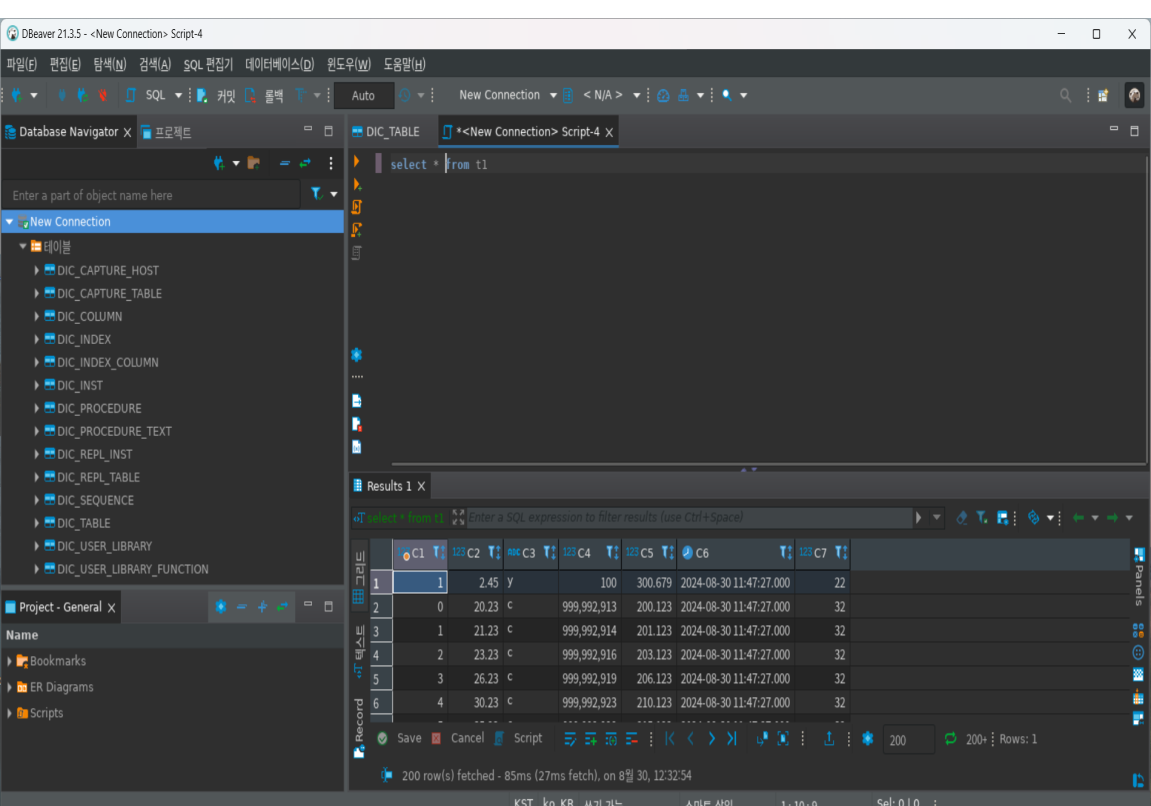

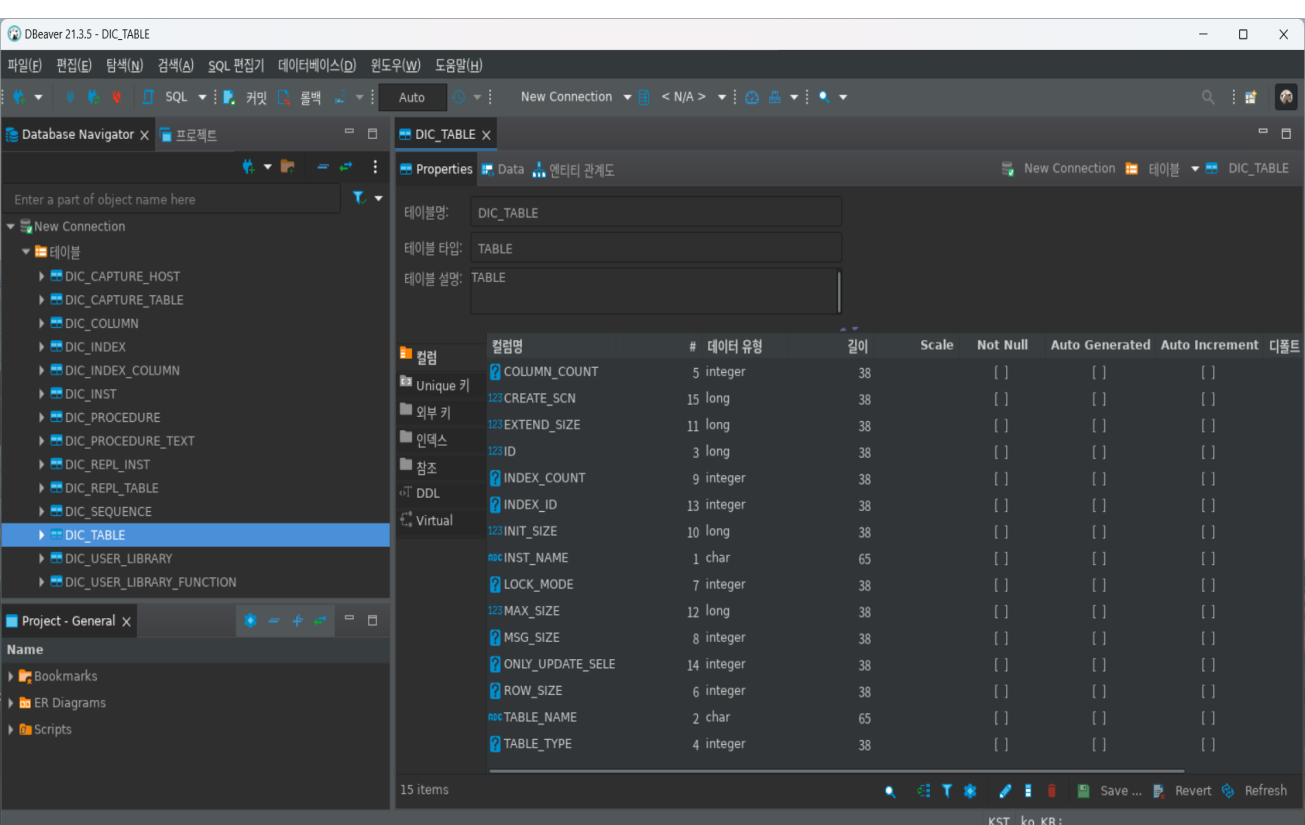

연결이 정상적으로 수행되었다면 다음과 같이 사용할 수 있다.

Grafana 연동가이드

Grafana는 monitoring 데이터를 직관적으로 시각화 할 수 있는 기능을 제공하는 open source tool 이다. 본 절에서는 GOLDILOCKS Lite를 모니터링할 수 있도록 grafana를 설정하는 방법을 설명한다.

• grafana는 visualization tool이며 설치는 다음을 참고한다. (https://grafana.com/)

• influxdb는 monitoring data에 대한 시계열 정보를 저장하고 grafana와 연동되는 repository이며 설치는 다음을 참고한다. (https://www.influxdata.com/)

• 선재소프트는 위 두 개 제품의 설치/ 운영/ 문제에 대한 제반 사항을 지원하지 않는다.

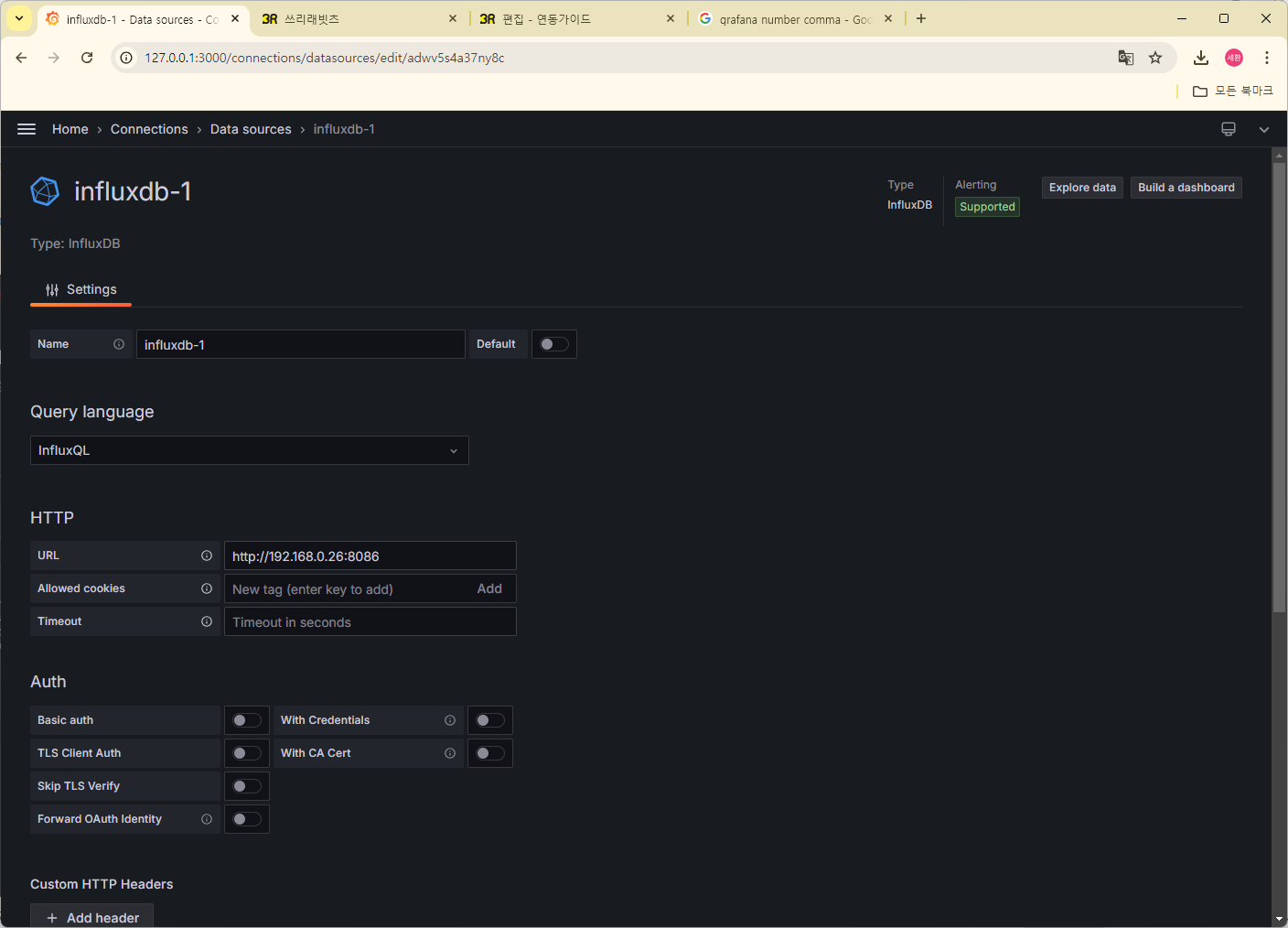

influxdb DataSource 설정

Import 할 DataSource에는 "influxdb-1" 이란 이름의 data source를 사용하고 있다. 이를 위해 datasource를 미리 만들어야 한다.

Import Dash-Board json

grafana가 설치되고 influxdb가 운영 중인 것을 전제로 하고 먼저 grafana에 GOLDILOCKS Lite용 dash board를 import한다.
dashboard json file의 위치는 ${DBM_HOME}/sample/grafana/LITE_MON_DASHBOARD.json 파일이다.

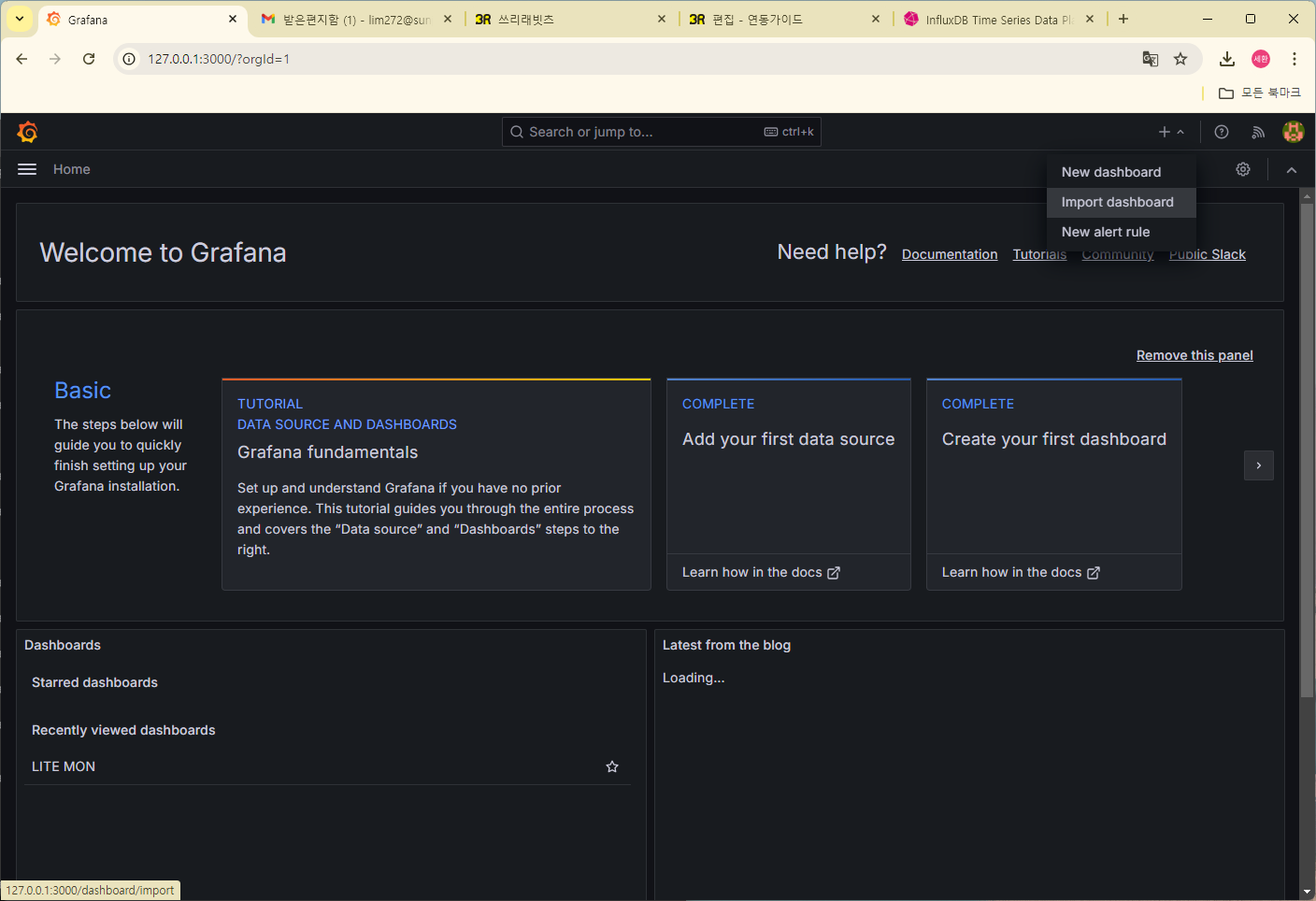

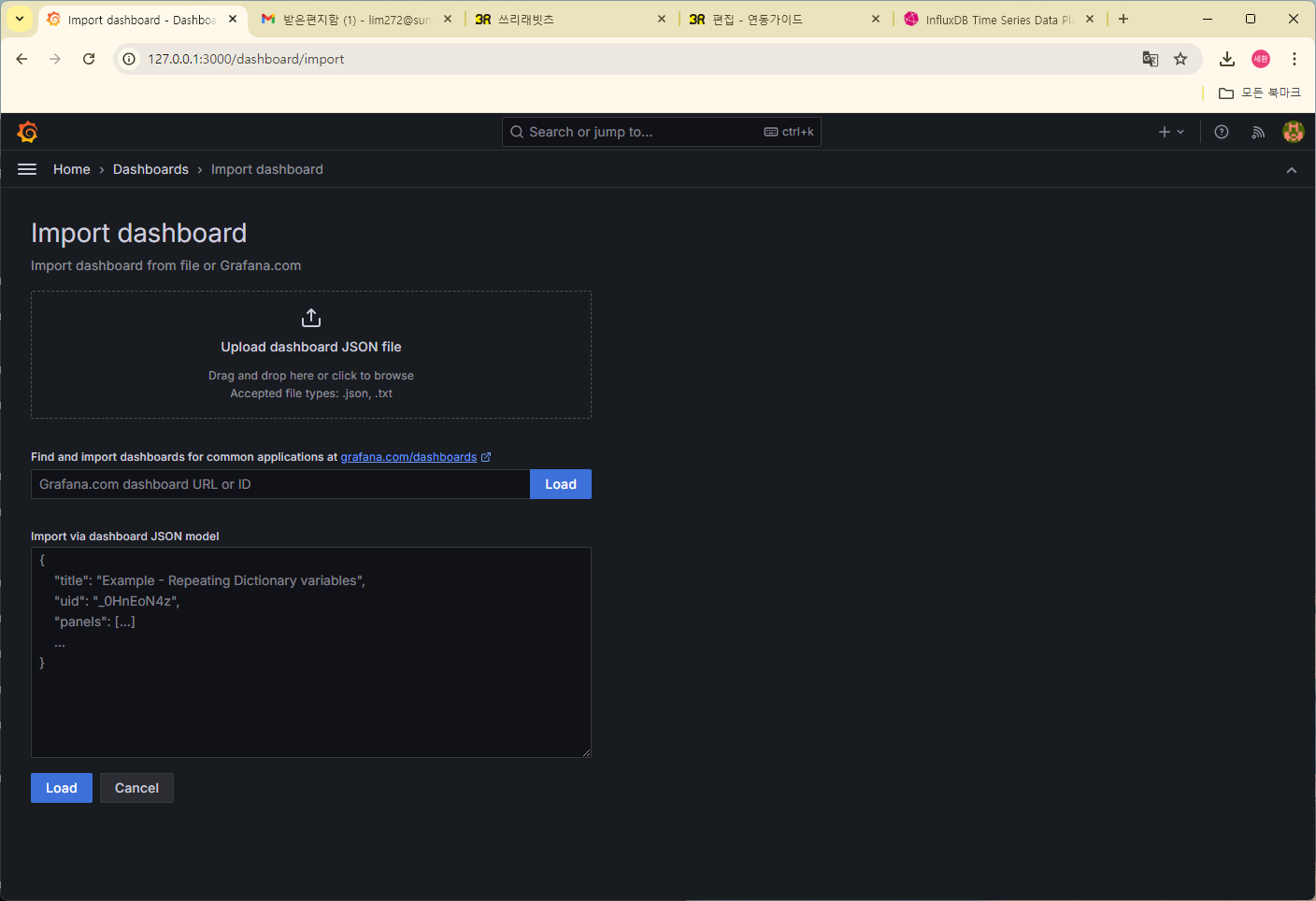

다음 화면처럼 grafana import 메뉴를 구동하고 파일을 업로드한다.

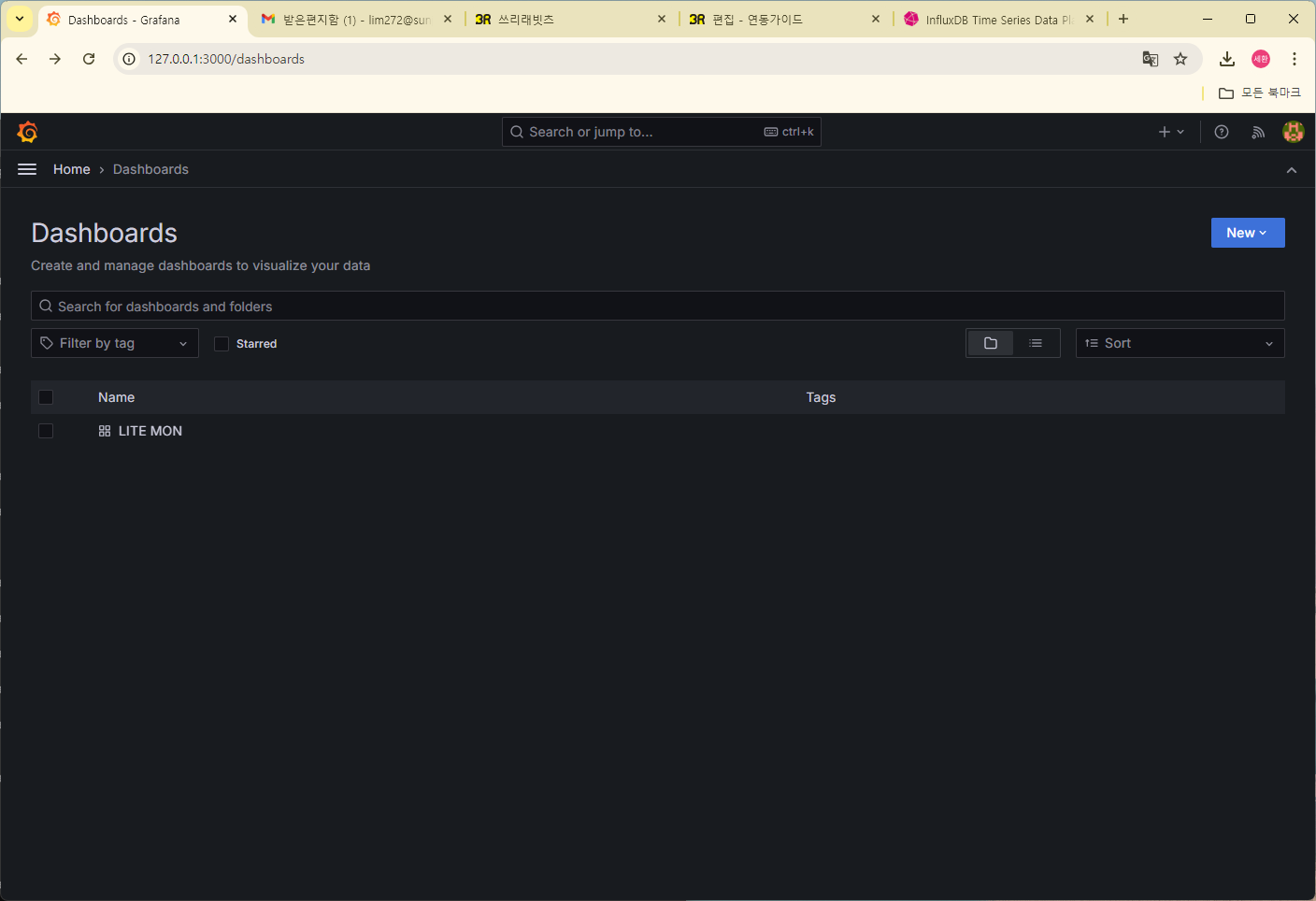

정상적으로 upload 되면 다음과 같이 dash board가 추가된다.

Monitoring Data 생성

아직은 monitoring data가 존재하지 않기 때문에 dash board 내에 출력되는 데이터는 없다. 이를 위해 ${DBM_HOME}/pkg/sample/liteMon.sh 을 주기적으로 수행하거나 background로 실행하도록 한다. (이 때 influxdb는 구동된 상태이어야 한다.)

liteMon.sh 에서 사용자는 다음의 사항을 수정해야 한다.

$ cat liteMon.sh
################################
## CONFIG
################################
INFLUX_IP="192.168.0.26"           # influxdb 가 운영되는 IP
INFLUX_PORT=8086                   # influxdb 의 Listen Port (default:8086)
INFLUX_DB="dev1"                   # influxdb 에 생성한 database name
INTERVAL=5                         # second (데이터 수집 주기)

수정 후 다음 명령으로 수행할 수 있다.

shell> sh liteMon.sh once      ## test를 위한 1회성 동작
shell> nohup sh liteMon.sh &   ## 반복수행

혹은, crontab에 동작주기를 설정하여 "liteMon.sh once" 로 실행하는 방법도 가능

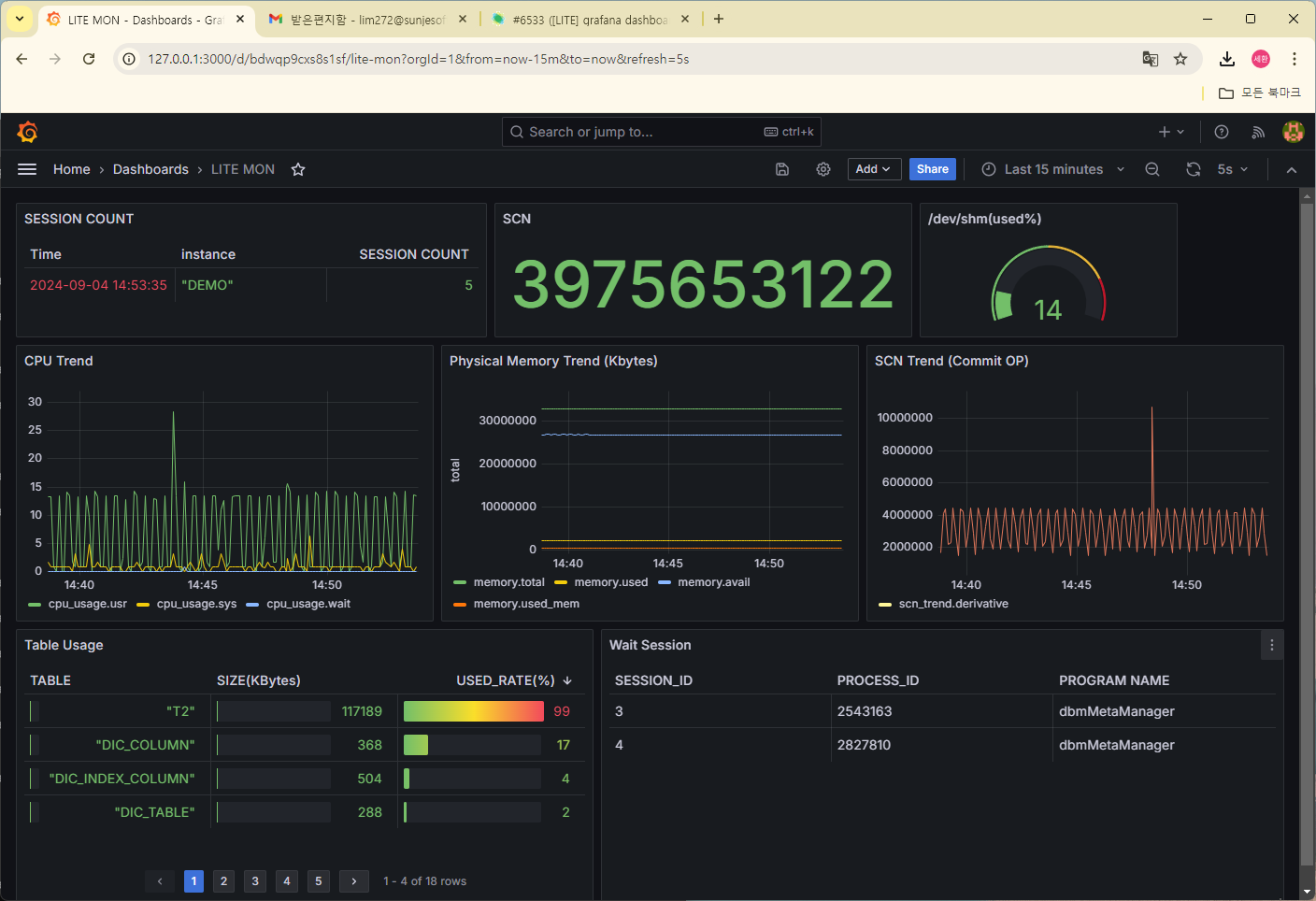

influx에 정상적으로 데이터가 적재되면 다음 예시와 같은 화면을 확인할 수 있다.
